单体电芯测试系统
BT-2018B（温度款）
应用领域
适用于固态电池、钠电池、聚合物电池等综合性能测试研究，该产品一般与高低温箱或高温房配合使用，以测试电池在高低温环境下的特性。
测试项目
充放电曲线、充放电效率、电池容量、比容量、循环寿命、容量衰减曲线、DCIR内阻等参数，并针对以上参数可进行分选或配对。
电压量程
充电电压：0V---5V(可订制）；放电电压：2V或0V(可选）
电流量程
最大电流量程可选：1A，2A，3A，6A，12A；根据最大电流量程通过硬件真正实现四档自动切换。
最大电流 | 量程设定范围 | 四档切换档位 |
1A | 10uA---1000mA | 1mA---10mA---100mA---1000mA |
2A | 20uA---2000mA | 2mA---20mA---200mA---2000mA |
3A | 30uA---3000mA | 3mA---30mA---300mA---3000mA |
5A | 60uA---6000mA | 6mA---60mA---600mA---6000mA |
10A | 120uA---12000mA | 12mA---120mA---1200mA---12000mA |
产品介绍
此款产品BT2018B温度款，专为固态电池/钠电池/聚合物电池检测而研发出来。该产品与高低温箱或高温房配合使用。具有以下特点：
1、每个电池接口端配备一个电压表，用来实时显示电池电压，在接入电池时，可以判断电池是否接入正确；
2、第下电池输入接口内置2路辅助温度，1路辅助电压，辅助温度/电压适时数据采集；
3、电池输入接口电缆线从设备前面插入，后面出线的方式，方便与高低温箱或高温房配合使用；
4、该产品可配备中位机，采用网口通讯，与高低温箱组成局域网管理方式。

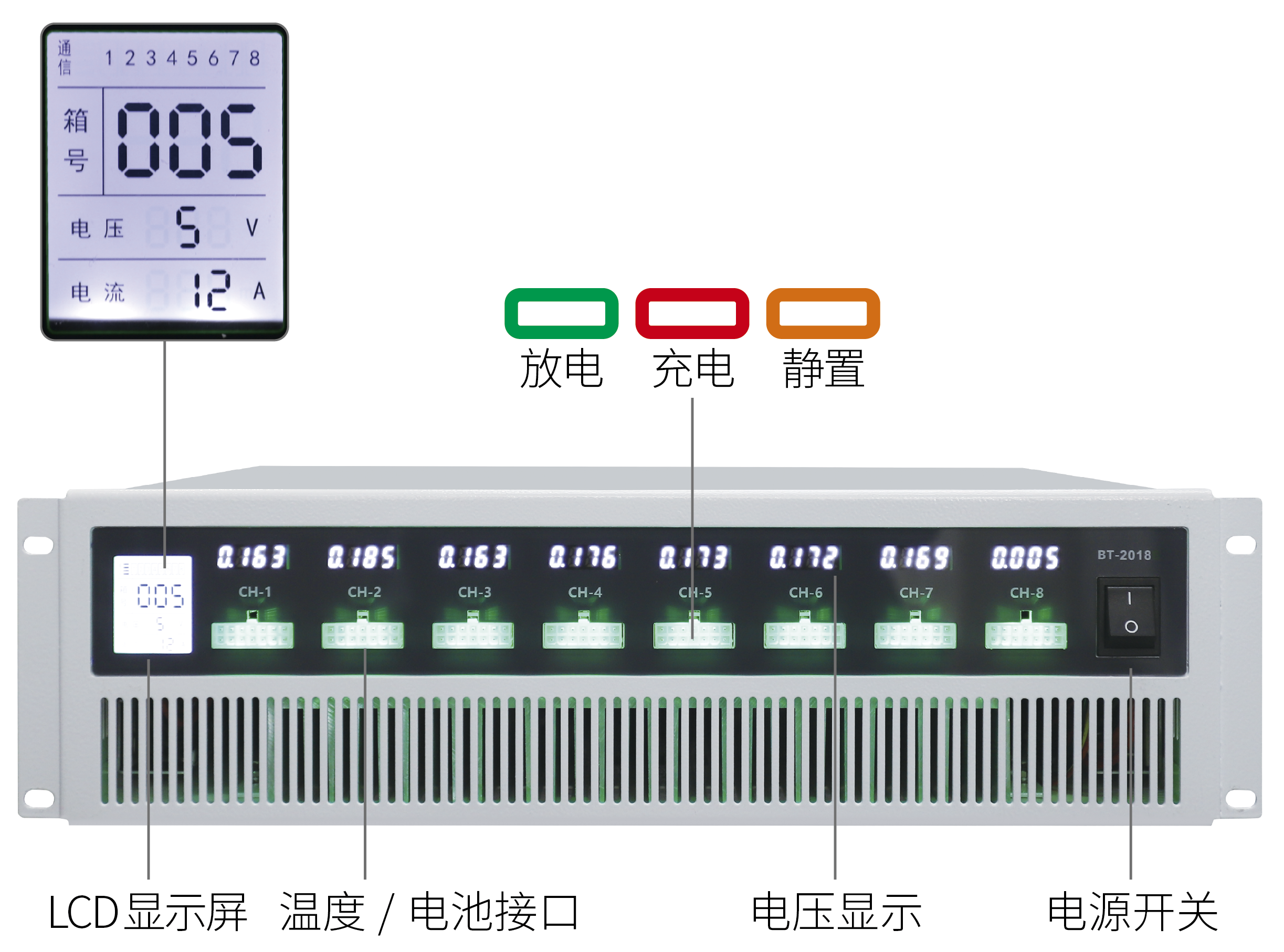

前面板功能介绍

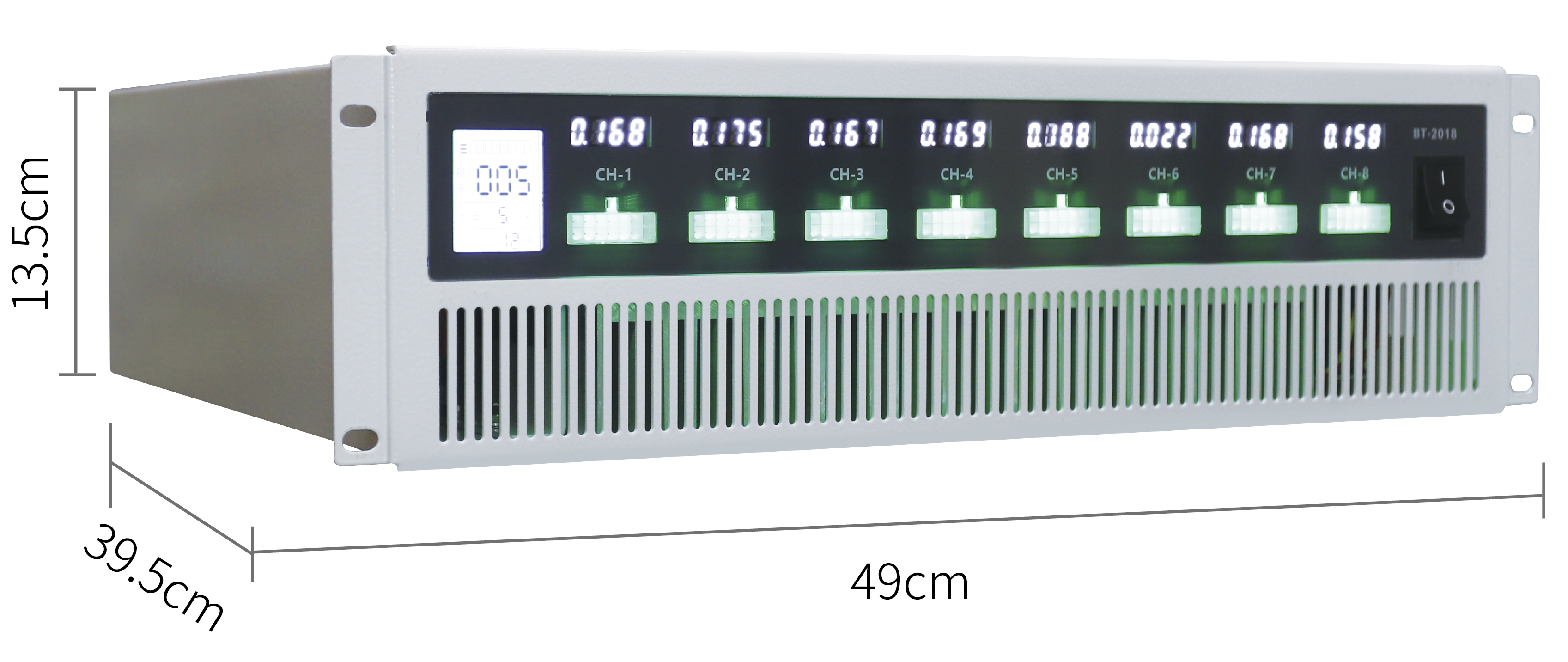

产品尺寸说明

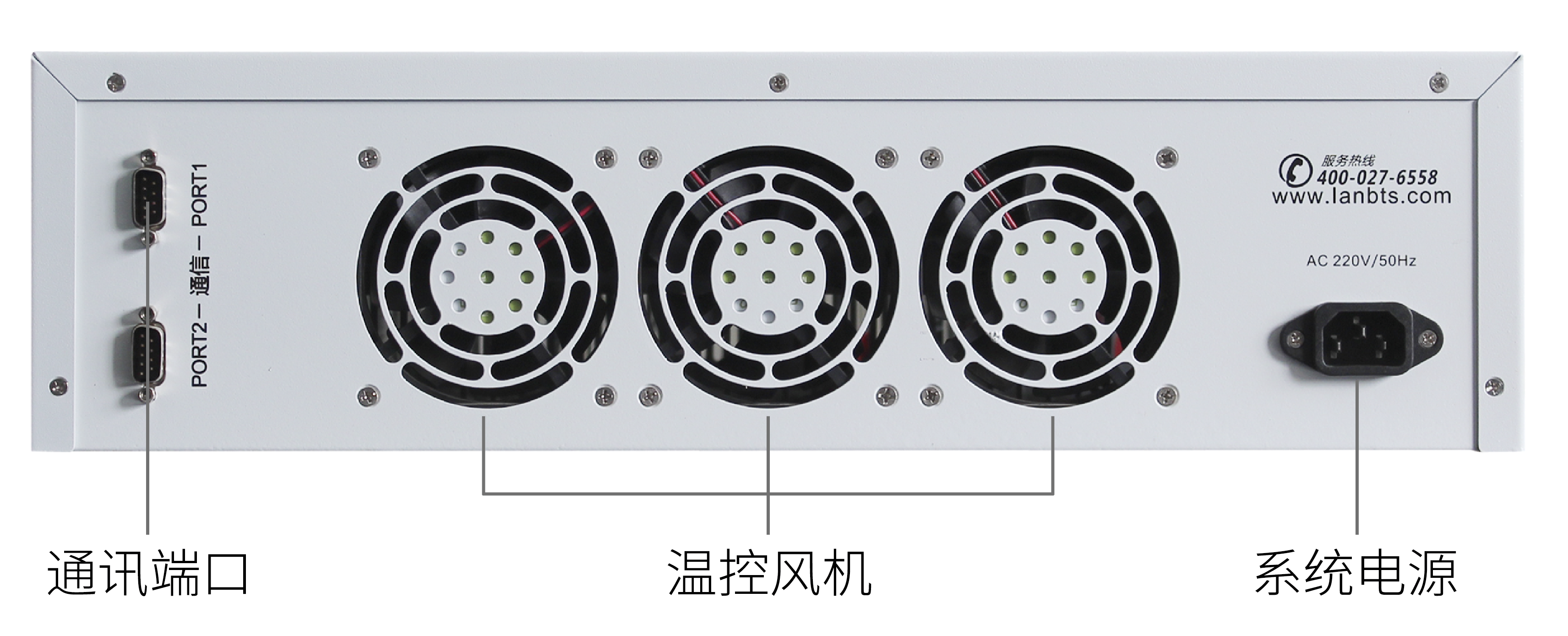

后面板功能介绍

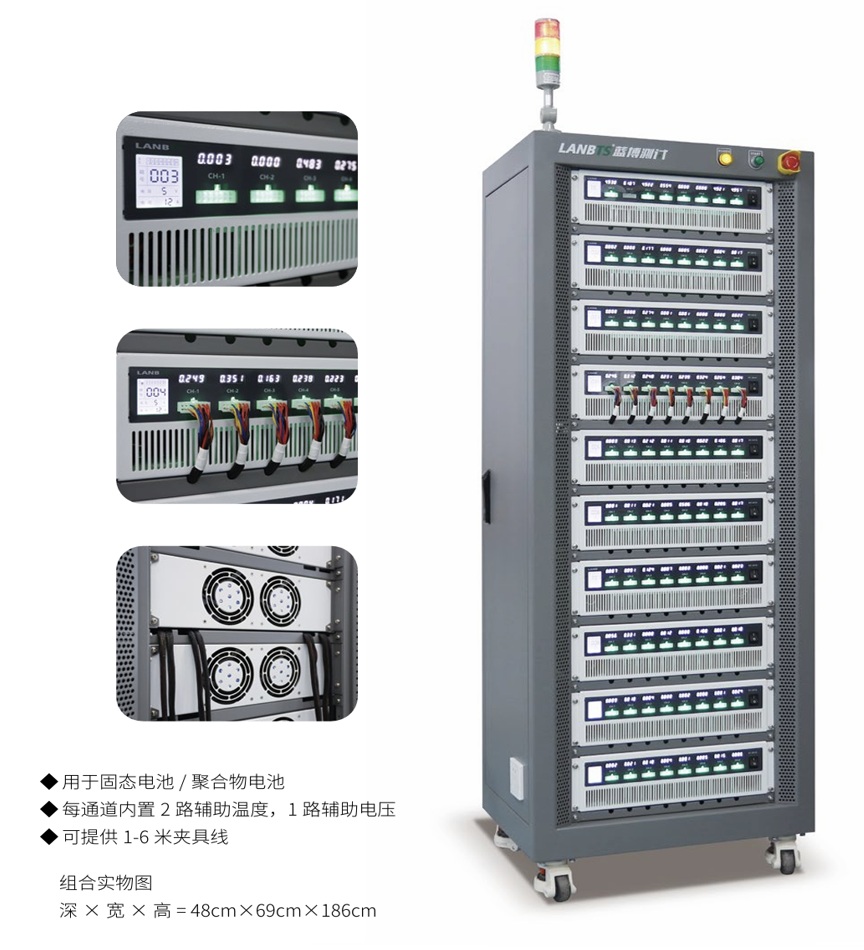

产品组装成柜

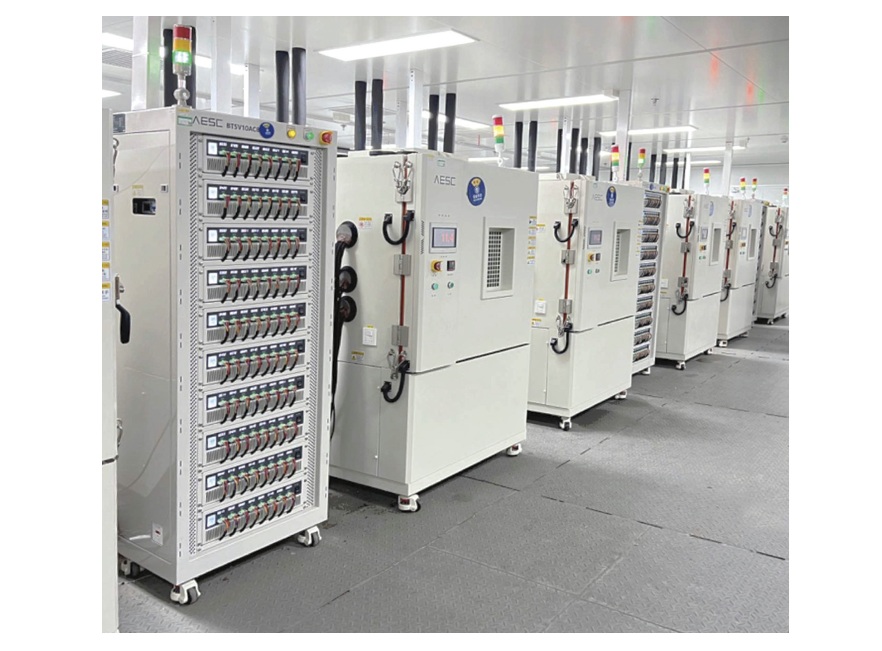

用户使用现场
强大的控制软件及数据分析软件
LANBTS电池测试系统控制软件和数据分析软件借鉴了国外同类产品的优点，结合国内用户的使用习惯，我们做了全新的开发。软件采用.NET架构，WIN10风格、平面化设计、运算速度更流畅，数据处理更强大，而且测试方案可编辑等特点。
LANBTS控制软件界面
测试方案编辑界面
LANBTS软件功能设置界面
LANBTS软件数据分析界面
电芯测试系统
技术参数

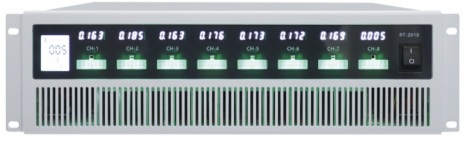

产品图 |
| |
基本参数 | 产品型号 | BT-2018B（温度款 |
外观特点 | 通道实时显示电压通道指示灯采用背光设计 | |
产品尺寸 | 长×深×高=48.5cm×39.5cm×13.5cm | |
输入电源 | 单相AC 220V ±10% / 50Hz | |
交流阻抗 | ≥1MΩ | |
电 压 | 电压范围 | 充电电压：0V---满量程；放电电压：满量程---0V或2V（可选） |
电压精度 | 实际控制精度：±（0.05%RD+0.05%FS）；稳定度：±（0.05%RD+0.05%FS） | |
恒压截止电流 | ≤100uA | |
电 流 | 电流范围 | 满量程0.001%---满量程（四档自动切换） |
电流精度 | 实际控制精度：±（0.05%RD+0.05%FS）；稳定度：±（0.05%RD+0.05%FS） | |
充/放电 | 充电模式 | 恒流充电 /恒压充电 /倍率充电/ 恒功率充电/恒压限流充电/脉冲充电 |
放电模式 | 恒流放电/恒压放电/恒阻放电/倍率放电/恒功率放电/恒压限流放电/脉冲放电 | |
限制条件 | 电压、电流、相对时间、容量、-△V、倍率电流，容量统计C1,时间统计T1,计数器N1,计数器N2 | |
记 录 | 记录条件 | 时间变化△t：50ms---3600S 电压变化△U：0.001mV---5V 电流变化△I：0.001mA—5000mA |
| 记录频率 | 最高记录频率20HZ | |
| 采样速度 | 10条数据/秒 | |
测试事件记录 | 如：运行、停止、保护信息、参数重置、通道变更、在线校准等事件记录 | |
循 环 | 循环次数 | 1-99999次 |
循环嵌套 | 具有嵌套循环功能，最大支持3层嵌套 | |
保 护 | 运行保护 | 支持停电保护、通讯间断保护、电脑死机保护、系统死机保护 |
保护条件 | 延迟保护、过压、欠压、过流、过容、过温、单体过压、单体欠压 | |
报警方式 | 测试完成提醒、安全保护报警、异常错误报警、弹幕提示信息 | |
硬件特性 | 通道特性 | 8通道/台，可独立编程，互不干扰；10台/机柜，可选快拆托盘 |
控制方式 | 恒流源与恒压源采用双闭环结构，高精度线性调整 | |
基准特性 | 采用美国专用基准集成芯片；温度系数：5ppm/℃（最大值） | |
AD/DA | AD：24bit；DA：16bit | |
屏显信息 | 3寸LCD（箱号、电压量程、电流量程、通信状态、通道号等）亮度可调节 | |
通讯方式 | USB/RS485，采用光电隔离技术，最多接入256台 | |
散热方式 | 风冷，风机转速支持程控、温控、全速三种模式可选 | |
接入方式 | 四线制、支持三电极测量、扣式夹具、鳄鱼夹具、聚合物夹具等（用户可选） | |
软件特性 | 软件风格 | C#平台开发，WIN10风格，平面化设计，适应现在流行操作习惯 |
软件语言 | 支持在线切换中/英文 | |
测试方案特性 | 方案脚本独立(可任意拷贝、创建、修改、删除等)、循环控制,数据分析,数据库集中管理,实时曲线、曲线比较等 | |
工步编辑特性 | 根据运行模式智能判断逻辑关系，提示错误操作，并自动填入主参数及截止条件参数，也可手动修改 | |
模式操作特性 | 启动、停止、续接启动、强制跳转、参数重置、变更通道等 | |
DCIR测试 | 支持定点进行DCIR的计算 | |
显示分辨率 | 自适应6位有效数字（电压×.×××××；电流×.××××× ） | |
数据展现方式 | 座标曲线（X、Y座标可自定义）、图形、数据列表（过程、明细分层） | |
数据导出 | 可导成EXCEL、TXT、图形（可指定工步或指定循环导出） | |
数据另存 | 支持单个或多个数据另存，多个数据另存自动新建文件夹，文件名自动加入启动时间及箱号和通道号，便于数据管理 | |
软件升级 | 支持网络远程推送，在线升级 | |
说明：
1、 起订数量为1台，包装为纸箱，内衬珍珠棉；
2、 采用特快专递，送货上门运输方式；
3、 一次购买10台，可赠送组合机柜；
4、 配件包括：软件、电源线、USB通信线、电池夹具、装箱清单等
