单体电芯测试系统介绍
BT-2018C
应用领域
用于电池生产企业及电池研究机构对单体电芯，如：方形电池、圆柱形电池、聚合物电池等原电池（电芯）的抽样检测与测试研究。
测试项目
充放电曲线、充放电效率、电池容量、比容量、循环寿命、容量衰减曲线、DCIR内阻等参数，并针对以上参数可进行分选或配对。
电压量程
充电电压：0V---5V； 放电电压：2V或0V(可选）
电流量程
最大电流量程可选：1A，2A，3A，5A，10A；根据最大电流量程通过硬件真正实现四档自动切换。
|
最大电流 |
量程设定范围 |
四档切换档位 |
|
1A |
10uA---1000mA |
1mA---10mA---100mA---1000mA |
|
2A |
20uA---2000mA |
2mA---20mA---200mA---2000mA |
|
3A |
30uA---3000mA |
3mA---30mA---300mA---3000mA |
|
5A |
50uA---5000mA |
5mA---50mA---500mA---5000mA |
|
10A |
100uA---10000mA |
10mA---100mA---1000mA---10000mA |
产品介绍

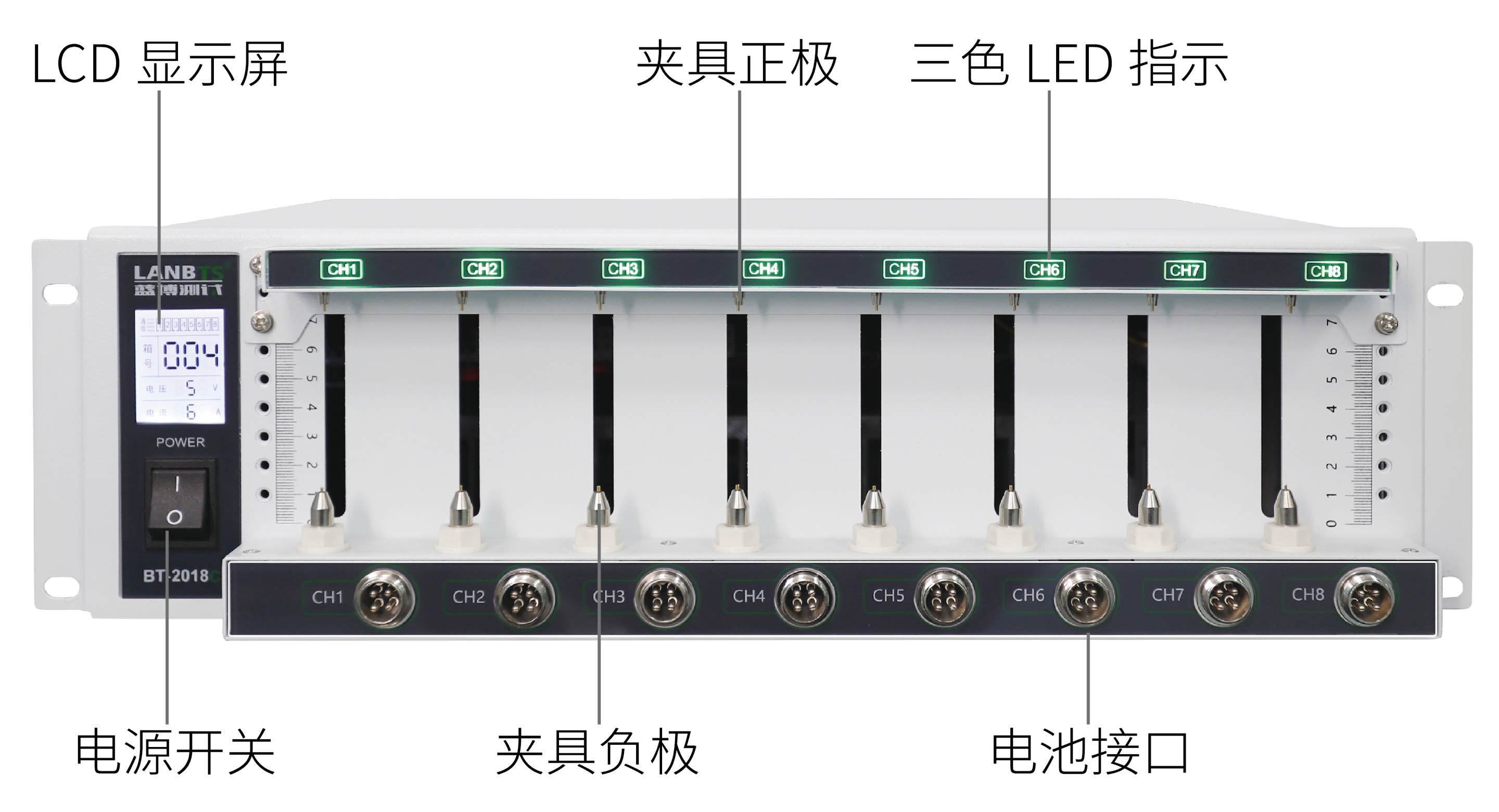

此款产品BT-2018C是专为电池生产企业和科研院所中试产线设备，产品前面板四线制顶针夹具可满足80%以上原电池（电芯）的夹持测试，在前面板下端还配备了航空插头接口，方便与聚合物等软包电池的接入测试。产品主要特点优势：
1、前面板既有四线制顶针夹具，也有航空插头，两种接口的应用能满足绝大部份电池的接入测试；
2、前面板增加3寸LCD屏，可显示箱号、电压量程、电流量程、通信状态、通道号等信息；

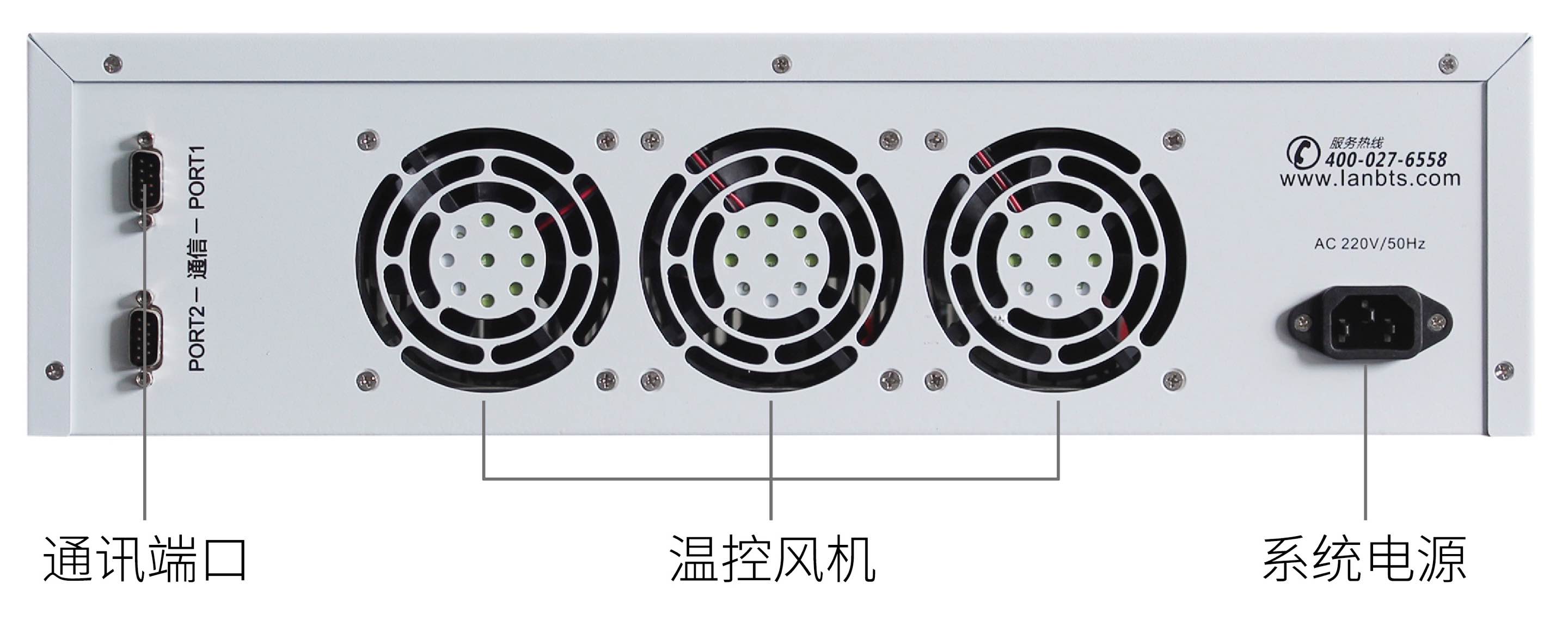

3、采用前进风，后出风的散热方式，并设有专门风道，可有效防止灰尘对电路元件的影响；风机采用温控设计，整机噪音大大降低。
批量生产中

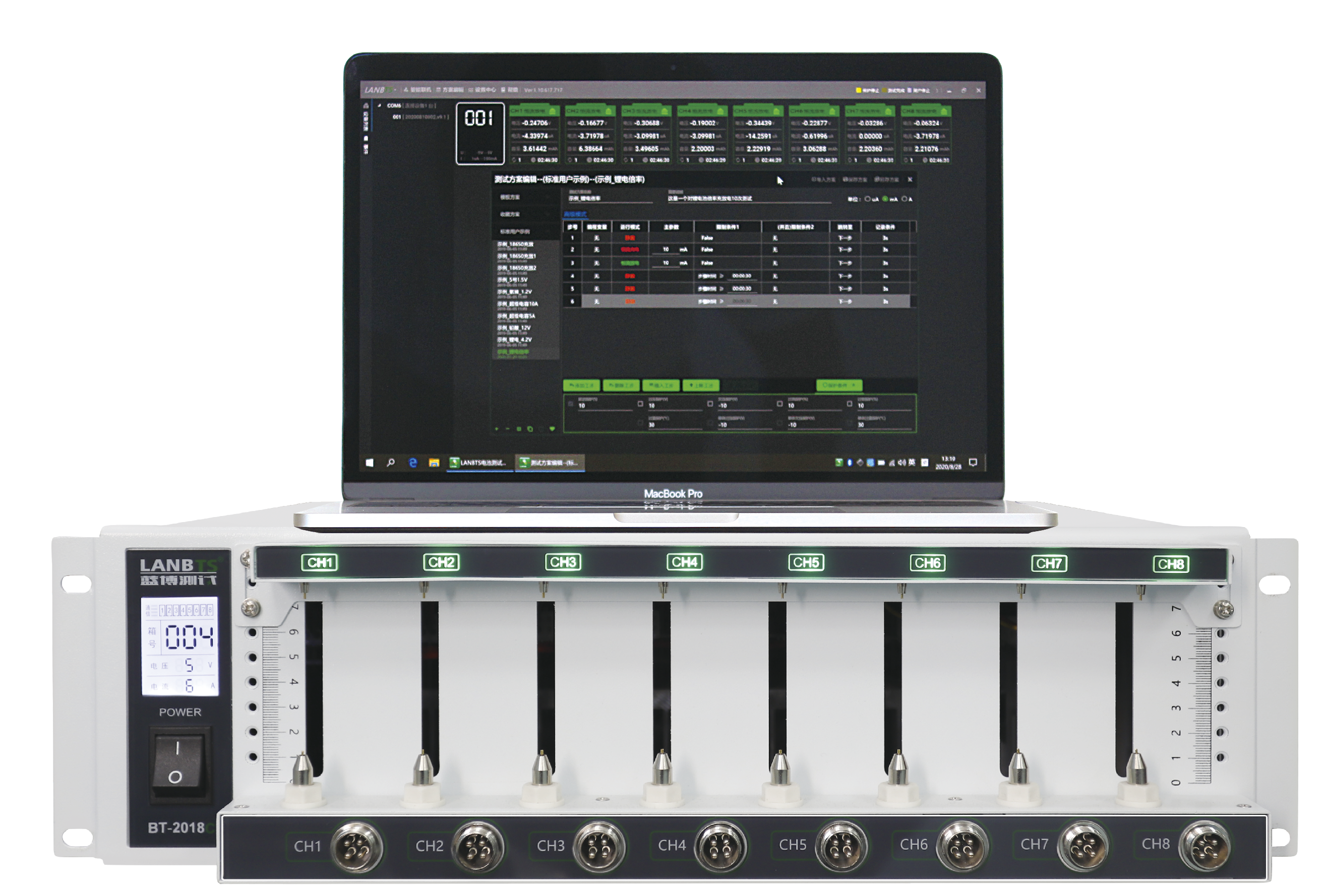

强大的控制软件及数据分析软件
LANBTS电池测试系统控制软件和数据分析软件借鉴了国外同类产品的优点，结合国内用户的使用习惯，我们做了全新的开发。软件采用.NET架构，WIN10风格、平面化设计、运算速度更流畅，数据处理更强大，而且测试方案可编辑等特点。
LANBTS控制软件界面
测试方案编辑界面
LANBTS软件功能设置界面
LANBTS软件数据分析界面
单体电芯测试系统
技术参数
|

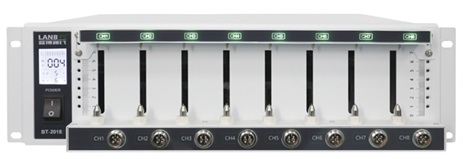

产品图 |
|
|
|
基本参数 |
产品型号 |
BT-2018C |
|
外观特点 |
四线制顶针夹具和航空插头接口 |
|
|
产品尺寸 |
长×深×高=49cm×38cm×13cm |
|
|
输入电源 |
单相AC 220V ±10% / 50Hz |
|
|
交流阻抗 |
≥1MΩ |
|
|
电 压 |
电压范围 |
充电电压：0V---满量程；放电电压：满量程---0V或2V（可选） |
|
电压精度 |
实际控制精度：±（0.05%RD+0.05%FS）；稳定度：±（0.05%RD+0.05%FS） |
|
|
恒压截止电流 |
≤100uA |
|
|
电 流 |
电流范围 |
满量程0.001%---满量程（四档自动切换） |
|
电流精度 |
实际控制精度：±（0.05%RD+0.05%FS）；稳定度：±（0.05%RD+0.05%FS） |
|
|
充/放电 |
充电模式 |
恒流充电 /恒压充电 /倍率充电/ 恒功率充电/恒压限流充电/脉冲充电 |
|
放电模式 |
恒流放电/恒压放电/恒阻放电/倍率放电/恒功率放电/恒压限流放电/脉冲放电 |
|
|
限制条件 |
电压、电流、相对时间、容量、-△V、倍率电流，容量统计C1,时间统计T1,计数器N1,计数器N2 |
|
|
记 录 |
记录条件 |
时间变化△t：50ms---3600S 电压变化△U：0.001mV---5V 电流变化△I：0.001mA—5000mA |
| 记录频率 |
最高记录频率20HZ |
|
|
采样速度 |
10条数据/秒 | |
|
测试事件记录 |
如：运行、停止、保护信息、参数重置、通道变更、在线校准等事件记录 |
|
|
循 环 |
循环次数 |
1-99999次 |
|
循环嵌套 |
具有嵌套循环功能，最大支持3层嵌套 |
|
|
保 护 |
运行保护 |
支持停电保护、通讯间断保护、电脑死机保护、系统死机保护 |
|
保护条件 |
延迟保护、过压、欠压、过流、过容、过温、单体过压、单体欠压 |
|
|
报警方式 |
测试完成提醒、安全保护报警、异常错误报警、弹幕提示信息 |
|
|
硬件特性 |
通道特性 |

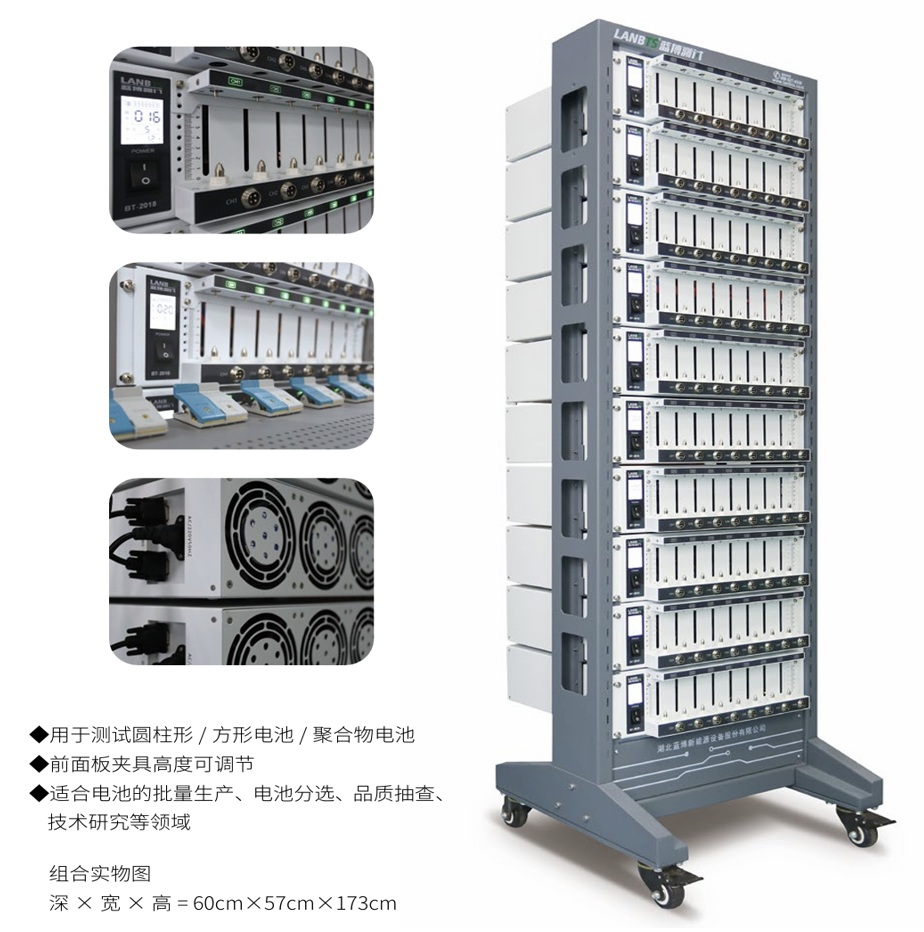

8通道/台，可独立编程，互不干扰；10台/机柜，可选快拆托盘 |
|
控制方式 |
恒流源与恒压源采用双闭环结构，高精度线性调整 |
|
|
基准特性 |
采用美国专用基准集成芯片；温度系数：5ppm/℃（最大值） |
|
|
AD/DA |
AD：24bit；DA：16bit |
|
|
屏显信息 |
3寸LCD（箱号、电压量程、电流量程、通信状态、通道号等）亮度可调节 |
|
|
通讯方式 |
USB/RS485，采用光电隔离技术，最多接入256台 |
|
|
散热方式 |
风冷，风机转速支持程控、温控、全速三种模式可选 |
|
|
接入方式 |
四线制、支持三电极测量、扣式夹具、鳄鱼夹具、聚合物夹具等（用户可选） |
|
|
软件特性 |
软件风格 |
C#平台开发，WIN10风格，平面化设计，适应现在流行操作习惯 |
|
软件语言 |
支持在线切换中/英文 |
|
|
测试方案特性 |
方案脚本独立(可任意拷贝、创建、修改、删除等)、循环控制,数据分析,数据库集中管理,实时曲线、曲线比较等 |
|
|
工步编辑特性 |
根据运行模式智能判断逻辑关系，提示错误操作，并自动填入主参数及截止条件参数，也可手动修改 |
|
|
模式操作特性 |
启动、停止、续接启动、强制跳转、参数重置、变更通道等 |
|
|
DCIR测试 |
支持定点进行DCIR的计算 |
|
|
显示分辨率 |
自适应6位有效数字（电压×.×××××；电流×.××××× ） |
|
|
数据展现方式 |
座标曲线（X、Y座标可自定义）、图形、数据列表（过程、明细分层） |
|
|
数据导出 |
可导成EXCEL、TXT、图形（可指定工步或指定循环导出） |
|
|
数据另存 |
支持单个或多个数据另存，多个数据另存自动新建文件夹，文件名自动加入启动时间及箱号和通道号，便于数据管理 |
|
|
软件升级 |
支持网络远程推送，在线升级 |
|
说 明：
1、 起订数量为1台，包装为纸箱，内衬珍珠棉；
2、 采用特快专递，送货上门运输方式；
3、 一次购买10台，可赠送组合机柜；
4、 配件包括：软件、电源线、USB通信线、电池夹具、装箱清单等
