科研电池测试系统(超薄四量程款)

您当前位置:首页 > 电池测试系统 > 科研电池测试系统

测试通道:8通道/台,

电压量程:3V,5V,6V,7V(用户可选)

电流量程:四档自动切换 0.5uA ---100mA

    (0.5uA--0.1mA--1mA--10mA--100mA)

电压精度:±(0.02%RD+0.02%FS)

电流精度:±(0.01%RD+0.01%FS)

数据采样:3-10条/秒(有效数据)

DA/AD:24bit/16bit

通信方式:USB(光电隔离技术)

设备尺寸:长×宽×高=45cm×29cm×7cm

  • 产品介绍
  • 技术参数
  • 资料下载

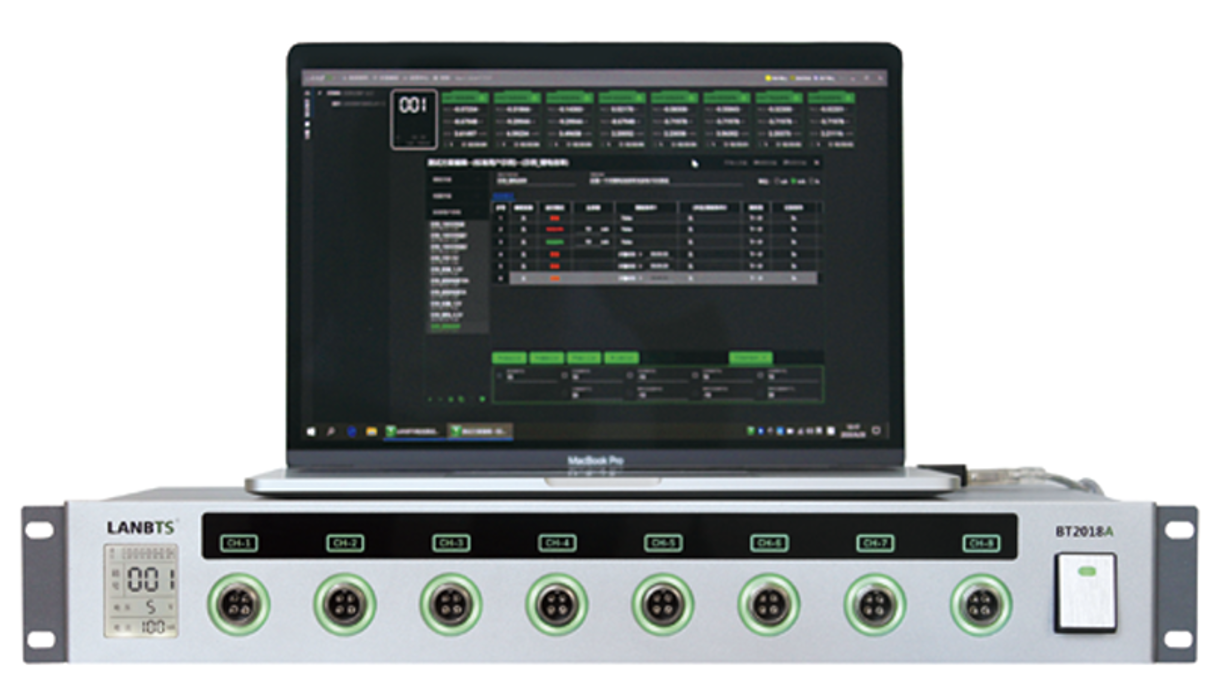

BT-2018A(超薄四量程款)




 应 用 领 域

         大专院校、科研院所对扣式电池、小容量电池、模拟电池、电池材料、超级电容器等相关电化学方面的测试研究。

 测 试 项 目

         充放电曲线、充放电效率、电池容量、比容量、循环寿命、容量衰减曲线、DCIR内阻、超级电容的漏电电流等参数。

 电 压 量 程

        用户可选择:3V,5V,6V,7V   注:一般锂离子电池选用:5V

 电 流 量 程

        四档自动切换:最小电流可达到:0.5uA

            量程一:0.5uA---0.1mA;量程二:0.1mA---1mA;量程三:1mA---10mA;量程四:10mA---100mA



 产 品 介 绍

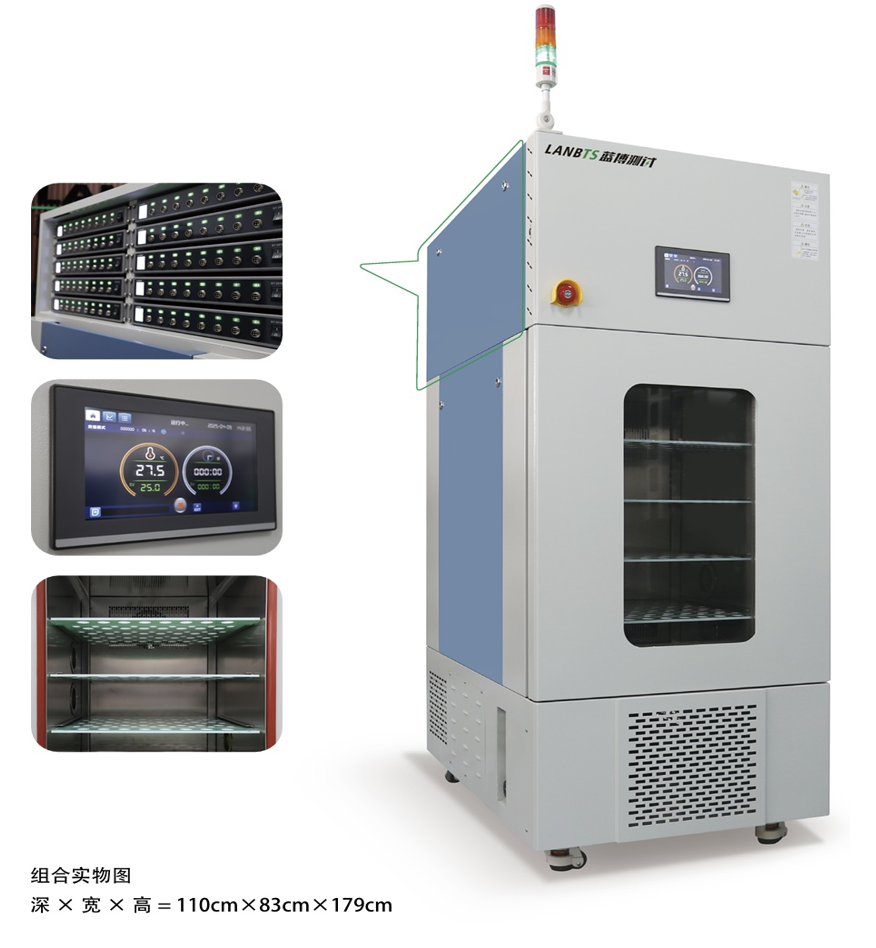

         随着科技的发展,广大电池研究工作者对电池测试系统的需求越来越高,而市场上可选择的品牌又极其有限,综合性能也很难满足于现在的测试要求。为此,蓝博公司经过两年苦心钻研,精心打造出两款新产品:超薄四量程款(BT2018A)和测试舱四量程款(BT2018AS),以满足科研级电池测试需求!



       早在年初,这两款产品就完成了研发测试工作,并取得了10项专利(1项外观专利、2项发明专利、2项软件著作权、3项实用新型专利),而且还有些专利在受理审核中。 产品从研发设计到实际应用,可以说公司不惜成本,投入了大量的时间和精力,做了大量的调研和实验工作,最终创造出多项颠覆性创新成果。


 多 项 先 进 技 术 应 用

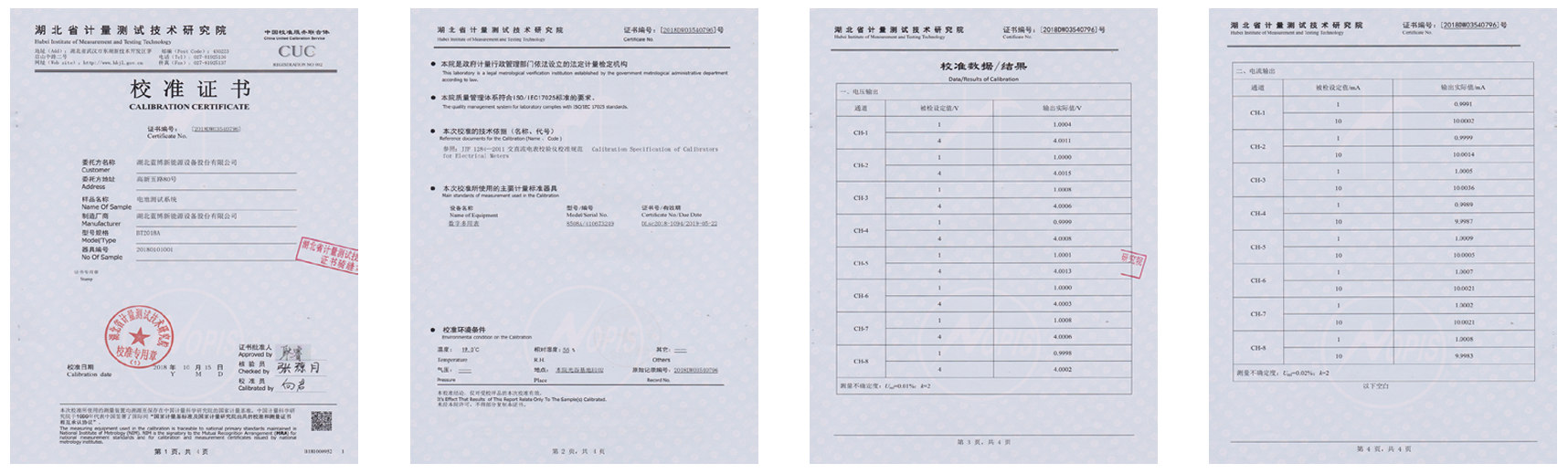

 湖北省计量测试技术研究院检测报告





  创 新 一   产品外观首次运用专业工业设计水平的公司设计,前面板采用整块铝板雕刻成型,表面氧化喷沙工艺,机箱采用镀锌板表面喷塑工艺加工而成。外观精美、高端大气、浑若天成。



  创 新 二   前面板左侧首次运用了一块3寸LCD定制显示屏,主要显示设备信息(箱号、电压量程、电流量程、通信状态、通道号等)亮度可调节,显示内容与设备主控板同步。在给多台不同量程设备装载测试电池样品时,提供了极大的方便。


 创 新 三    输出端口采用全金属连接器,端口座采用灯圈设计,灯圈颜色为七彩色,可通过不同颜色反映当前该通道测试电池的工作状态。如,充电为红色、放电为绿色、静置橙色、测试完成为白色保护停止为黄色等。

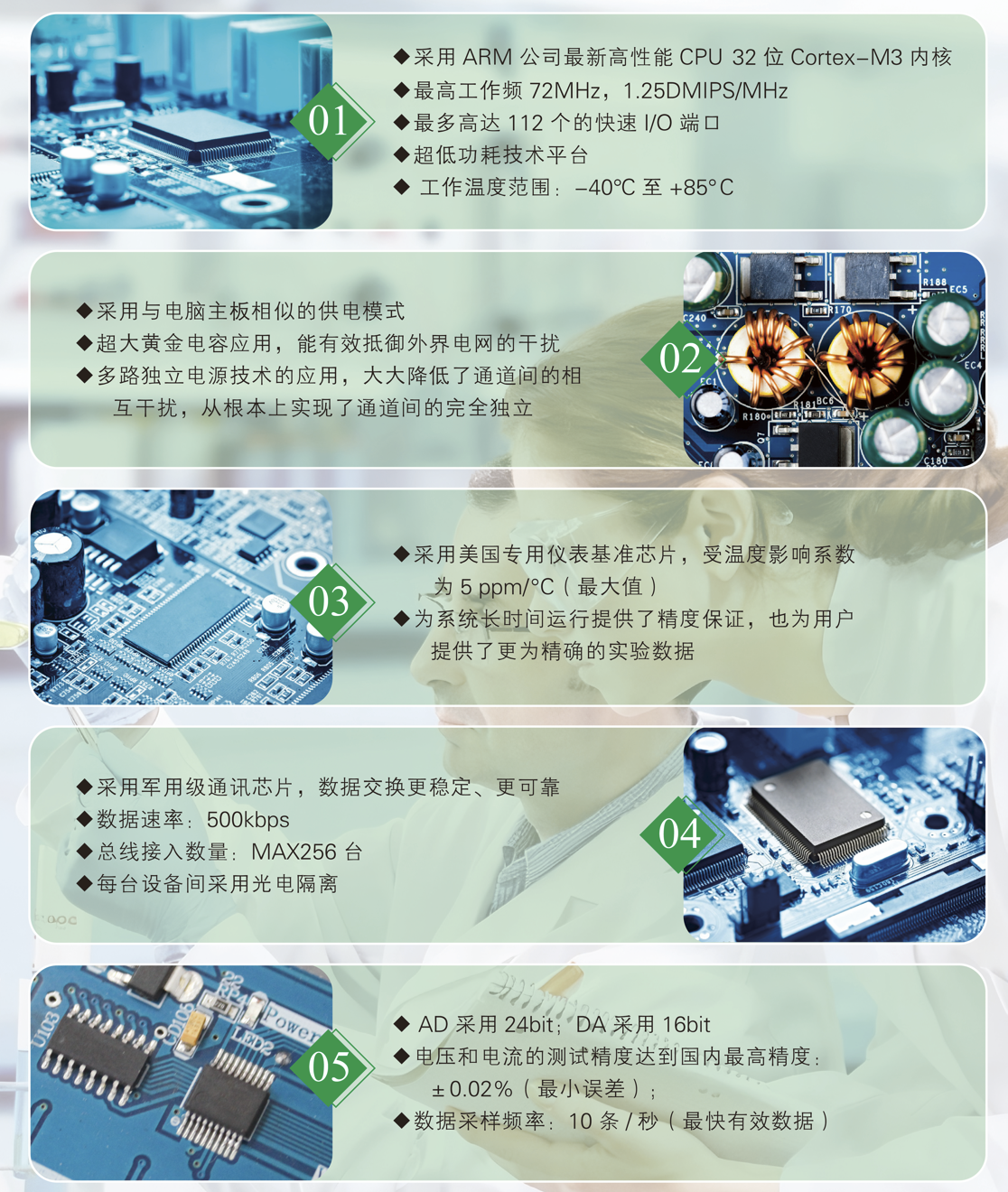

 创 新 四   科研电池实验,一般都是取很少的电池材料样品做成扣式的形状来测试,所以,对电池测试系统的精度要求就非常高。这款BT2018A主机CPU采用32位ARM系列芯片组,LCD显示屏和灯圈组各用一个CPU;DA/AD数模控制芯片为16bit/24bit;采用美国专用基准集成芯片,温度系数:5ppm/℃(最大值)。众多高端芯片的运用,才能保证实际输出精度:±0.01%FS;数据采样频率达到:3-10条/秒,最快可达到10条/秒;目前,在国内属最高精度和最快采样速度。

       注:电池在充放电测试时,跟实测精度直接相关,而电脑上的显示值精度再高也没有意义。

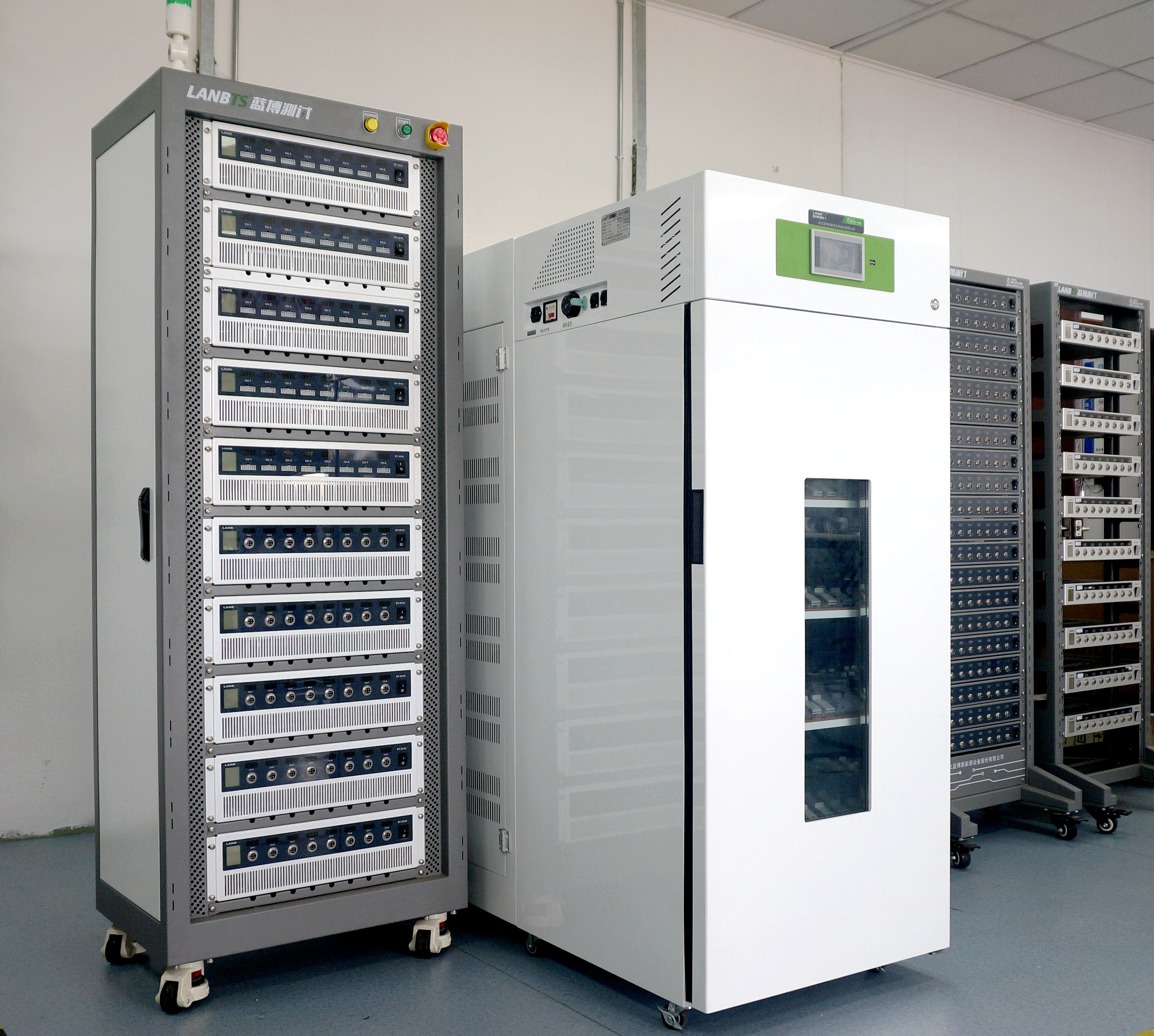

           以前,一个机柜只能放置10台设备(80通道),因为实验室场地紧张而限制了设备的增加;BT2018A(超薄款)的推出,就是解决这个问题。BT2018A的高度仅为7CM,每个机柜可放置20台设备(160通道),机柜顶端和两侧可固定平板电脑,设备前面可固定扣式电池夹具托盘,整个机柜(包括电脑)占地面积仅为0.3平方米,大大节省了空间。



强大的控制软件及数据分析软件

 蓝博电池测试系统控制软件和数据分析软件借鉴了国外同类产品的优点,结合国内用户的使用习惯,我们做了全新的开发。软件采用.NET架构,WIN10风格、平面化设计、运算速度更流畅,数据处理更强大,而且编程方案可编辑等特点。

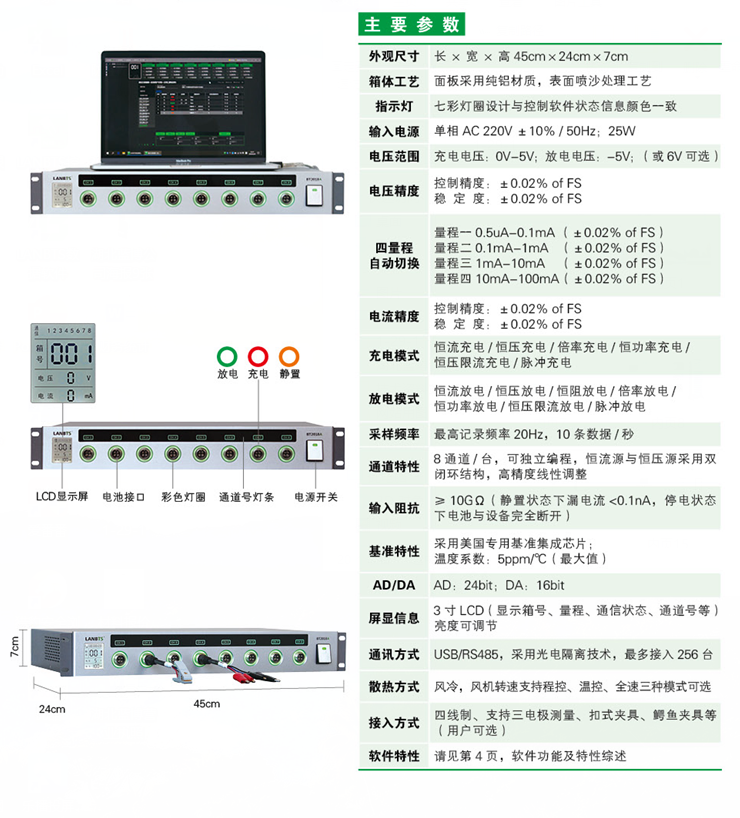

科研实验室电池测试系统技术参数对照表


型号Model

BT2018R

BT2018A

BT2018AS

外形特点
超薄双量程款
超薄四量程款
测试舱四量程款

产品外观



产品尺寸

长×宽×高=45cm×24cm×7cm

长×宽×高=45cm×29cm×7cm

长×宽×高=45cm×29cm×10cm

组合数量

20台/机柜,配有夹具托盘

20台/机柜,配有夹具托盘

10台/机柜

电压精度

测试精度±(0.02%RD+0.02%FS)

测试精度±(0.02%RD+0.02%FS)

电流精度

测试精度±(0.02%RD+0.02%FS)

测试精度±(0.01%RD+0.01%FS)

电流范围

量程一:1uA---10 mA

量程二:10mA -100mA

量程一:0.5uA-0.1mA        量程二:0.1mA -1mA

量程三:1mA -10mA         量程四:10mA   -100mA

箱体结构

采用镀锌板材质,表面喷塑处理工艺

面板采用纯铝材质,表面喷沙处理工艺

指示灯

双色LED指示,三种状态颜色

七彩灯圈设计,多种状态(充电为红色、放电为绿色、静置橙色、测试完成为白色保护停止为黄色等),与控制软件测试完成后的状态信息颜色一致

CPU

ARM系列,32位,单核

ARM系列,32位,三核

DA/AD

16bit/16bit

16bit/24bit(目前最高位数)

仪表放大器

单AD620仪表放大器

双AD620仪表放大器

数据采样频率

1-3条数据/秒(有效数据)

3-10条数据/秒(有效数据)

通道数

8通道/台,可独立编程,互不干扰,每台计算机可接入256台。

控制方式

恒流源与恒压源采用双闭环结构,高精度线性调整

屏显信息

3寸LCD(箱号、电压量程、电流量程、通信状态、通道号等)亮度可调节

散热方式

风冷,风机转速支持程控、温控、全速三种模式可选

通讯方式

USB/RS485,采用光电隔离技术,最多接入256台

基准特性

采用美国专用基准集成芯片;温度系数:5ppm/℃(最大值)

接入方式

四线制、支持三电极测量;扣式夹具、鳄鱼夹具、聚合物夹具等(用户可选)

输入阻抗

≥10GΩ(静置状态下漏电流<0.1nA,停电状态下电池与设备完全断开)

软件特性

C#平台开发,WIN10风格,平面化设计,适应现在流行操作习惯

测试方案特性

方案脚本独立(可任意拷贝、创建、修改、删除等)循环控制,数据分析,数据库集中管理,实时曲线、曲线比较

模式编辑特性

根据运行模式智能判断逻辑关系,提示错误操作,并自动填入主参数及截止条件参数,也可手动修改

模式操作特性

启动、停止、续接启动、强制跳转、参数重置、变更通道等

运行模式

静置、恒流充放电、恒压充放电、恒阻放电、恒功率充放电、倍率充放电、恒压限流、恒流限压等模式

显示位数

6位有效数字(电压:×.×××××;电流:×.×××××)

DCIR测试

支持定点进行DCIR的计算

截止条件

终止电压、电流、容量、时间、负斜率等

数据展现方式

座标曲线(X、Y座标可自定义)、图形、数据列表(过程、明细分层)

测试事件记录

测试过程中所有测试事件具有记录功能,如:运行、停止、保护信息、参数重置、通道变更、在线校准等

循环嵌套

具有嵌套循环功能,最大支持3层嵌套

循环次数

1-99999次

数据采样方式

时间变化△t:50ms---3600S;电压变化△U:1mV---50V;电流变化△I:10uA--5000mA

曲线配置

可任意配置X、Y座标曲线

数据导出

可导成EXCEL、TXT、图形(可指定工步或指定循环导出)

数据另存

支持单个或多个数据另存,多个数据另存自动新建文件夹,文件名自动加入启动时间及箱号和通道号,便于数据管理

保护条件

延迟保护、过压、欠压、过流、过容、过温、单体过压、单体欠压、(单体过温保护*)等,

运行保护

支持停电保护、通讯间断保护、电脑死机保护、系统死机保护

报警方式

测试完成提醒、安全保护报警、异常错误报警、弹幕提示信息

软件升级

支持网络远程推送,在线升级
